公司网络远程应用案例分析

在本方案中，我们将利用公司已有的以太网环境，配备松下网络摄像机，构成一套完整、先进的全数字化网络视频监控系统。从而实现将公司情况等通过图像的方式集中管理起来。使公司领导及相关人员利用办公计算机即可监控到相应地点情况，及时掌握并迅速处理相关事宜。
   数字网络视频监控系统可以直接连入局域网，达到即插即用，省掉多种复杂的电缆，安装方便（仅需设置一个IP地址），用户仅通过PC机用浏览器即可实时观看。

系统主要包括：
布控区域广阔
   数字网络视频监控系统的网络视频信号采集终端直接连入网络，没有线缆长度和信号衰减的限制，同时网络是没有距离概念的，彻底抛弃了地域的概念，扩展布控区域。
系统具有几乎无限的无缝扩展能力
   所有设备都以IP地址进行标识，增加设备只是意味着IP地址的扩充。
可组成非常复杂的监控网络
   采用基于网络视频信号采集终端为核心的监控系统，在组网方式上与传统的模拟监控和基于PC平台的监控方式有极大的不同，由于视频信号采集终端输出已完成模拟到数字的转换并压缩，采用统一的协议在网络上传输，支持跨网关、跨路由器的远程视频传输。
性能稳定可靠，无需专人管理
    网络摄像机视频信号采集终端实际上基于嵌入式电脑技术，采用嵌入式实时多任务操作系统，又由于视频压缩和网络功能集中到一个体积很小的设备内，直接连入局域网或广域网，即插即看，系统的实时性、稳定性、可靠性大大提高，也无需专人管理，非常适合于无人值守的环境。
    前端一体化、视频数字化、监控网络化、系统集成化是视频监控系统公认的发展方向。第四代以计算机技术及图像视频压缩、图像传输技术为核心的新型视频监控系统，解决了模拟系统的诸多弊端，是以信息技术为核心的电子技术发展的必然。

二、功能分析

1、视频监控需求为
    1，公司监控，要求清晰图像，在计算机显示器集中显示。
    2，信号传输完全依靠局域网
    3，监控软件可按用户要求定制
    4，可监控公司要求范围环境
2、依据当前实际需要，该视频监控系统应实现以下功能：
1.网络化一体化摄像机（松下网络摄像机BB-HCM580）
    系统内以一个大概50-100平方为单位，设置1支网络摄像机一体化摄像机，可观看公司大部分区域情况。
2.图像监视器
    系统设1个监控管理中心，配置一套监控存储服务器和1台图像显示器，用来显示各摄像机送来的实时画面。图像监视器上可同时显示一、四、九或十六个等多个画面，每画面可显示日期、时间、摄像机编号和标题等。监控中心对整个视频系统进行集中管理和配置。
3.图像记录
    通过监控中心的监控存储服务器和磁盘阵列实现对全部摄像点的录像，用户可利用IE浏览功能进行实时监控、控制、记录回放等操作。
4.视频录像服务器
    作为录像服务器必须保证7X24小时正常工作，保证保存至少30天的图像记录，同时可以将以前的图像记录刻录到光盘上以便保存。
5.用户权限管理
    系统具有对用户权限的管理，即不同用户拥有不同的操作权限级别，用户只能对具有权限的摄像机进行实时监控、记录回放等操作。

6.记录查询
    具有方便、快捷的图像记录查询检索功能；记录转存功能等。

三、设计原则

先进性：整个系统采用国际上最先进的技术，采用的设备和技术通过厂家提供从硬件到系统解决方案的系统升级，从而能长期保持先进，并适应将来的科技发展。
实用性：视频图像和在摄像机所在位置完成，无须铺设从摄像机到监控中心的视频线缆或控制线缆，经由IP网络将其安全地传送到本地系统。所以性能价格比高，易维护、易使用、运行费用低。
可靠性：系统安全可靠性高，有足够的抗干扰能力。
扩展性：系统采用结构化设计，支持无限扩容，无缝集成
兼容性：整个系统能运行在不同的操作平台和语言环境，并能与不同厂商的产品兼容。
灵活性：系统构成方式简单，功能配置灵活，充分利用现有设备资源，能满足不同业务部门的需要。
实时性：系统图象、数据实时传输。

四、系统实施分析

1、系统监控中心

系统内共计摄像机数量为12台，全部采用松下BL-C111或BB-HCM511网络摄像机。所有摄像机直接接入内部局域网上。具体实施时可以根据实际情况灵活变化。这些设备主要完成图像的采集、传输控制等工作。
视频信号由网络摄像机为前端采集数字信号，通过专网传输至监控中心。
监控中心管理系统对所有的视频录像、监控和管理等任务。所以各需一台安装并运行Enterprise Ver2.0管理软件的多功能网络监控存储服务器，实现画面分割、远程图像的存储。同时这台服务器也具有WEB服务和数据库服务功能。
监控中心完成现场图像接收，用户登录管理，优先权的分配，控制信号的协调等 。监控中心是完成整个系统的中枢部分，承担着与用户和前端设备的接口任务，它的设计原则应该是：

1.功能强大，可以同时管理多个前端系统和多个在线用户，在未来前端系统调整或增加数目时，无须对增加硬件设备，或对系统改动，增加资金投入；

2. 完善的用户认证机制（用户名、密码、前端系统密码、优先级）机制；

3.多个活动视频图像的同时接收、满足所有在线客户的转发申请；

4.强大的中心协调机制（报警管理、图像转发、录制申请，并发控制协调等）；

5.先进的软件平台，符合标准和未来方向。

2.网络带宽部分

松下网络摄像机是基于宽带网络的产品，在320*240分辨率和图像中等压缩的情况下可以达到每秒25帧，此时每个设备要求2.1M左右的带宽。考虑到不同的网络应用环境，松下网络摄像机提供了带宽管理技术，可根据用户实际情况，自行调节带宽。

3.图像存储部分

松下网络摄像机有多种不同的压缩方式供用户自行选择，保存的图像大小因压缩比不同而变化。注：实际保存图像的大小，会因现场情况稍有不同：一般建议保存图像时选择分辨率为320*240压缩方式为MPEG-4，在工程中一般一帧图像大小在10KB左右，图形大小主要由画面图形丰富程度决定，画面图形越丰富，图形文件尺寸越大。
在本系统中的录像可以两种方式实现，即MPEG4和M-JPEG,以下分别计算两种方式空间占用情况。
（一）以M-JPEG 方式
按要求对所有监视点进行24小时连续实时录像并转换流文件进行保存，则1路存储30天的录像所需总存储容量计算如下：
10KB/f x 10f/s x 3600s /h x 24h/d x 1x30/1024/1024/1024=0.72TB
根据计算机存储特点和实际中移动侦测录像的特性，我们预估视频监控录像所需存储容量约为1T左右。
（二）以MPEG4方式
按要求对所有监视点图像以MPEG4的流进行24小时连续实时录像进行保存，则1路存储30天的录像所需总存储容量计算如下：
300MB x 24h/d x 30d x 1/1024/1024= 0.2TB

功能特性
    全数字化、网络化, Enterprise Ver2.0管理中心系统软件将网络摄像机音、视频和控制数据的传输、管理、存储等全部环节建立在网络平台上，采用标准的TCP/IP协议，功能强大、组网灵活。
通过以太网，将各分散配置的监控点、各级监控中心融成一个庞大的树型多层次应用管理构架，利用后台大型数据库集中管理用户、监控设备。真正实现分散监控、集中管理
任意组合、任意调用，多个不同用户端可在网络内调看和控制不同权限内的镜头组。
同步支持多路图像处理、实时显示功能和镜头分组功能。
提供开放接口，支持多种厂商、多种协议的各种档次、制式的球机及云台。同时实现正常控制及一些特殊功能，例如：预置位调用、自动巡检等。
具备完善的录像、检索和回放功能，提供连续录像、移动录像和报警录像三种录像机制，用户可根据实际需要制订不同的录像策略。
拥有完善的用户认证管理机制
具备事件日志功能，完整记录系统信息、录像信息、报警信息。
支持报警联动。系统可与各种前端报警设备相连，并可事先确定布防/撤防策略。
Enterprise Ver2.0管理软件，全面支持通过IE监控管理，实现基于互联网的远程数字化监控，极大拓展视频监控应用领域。
5、前端网络摄像机介绍

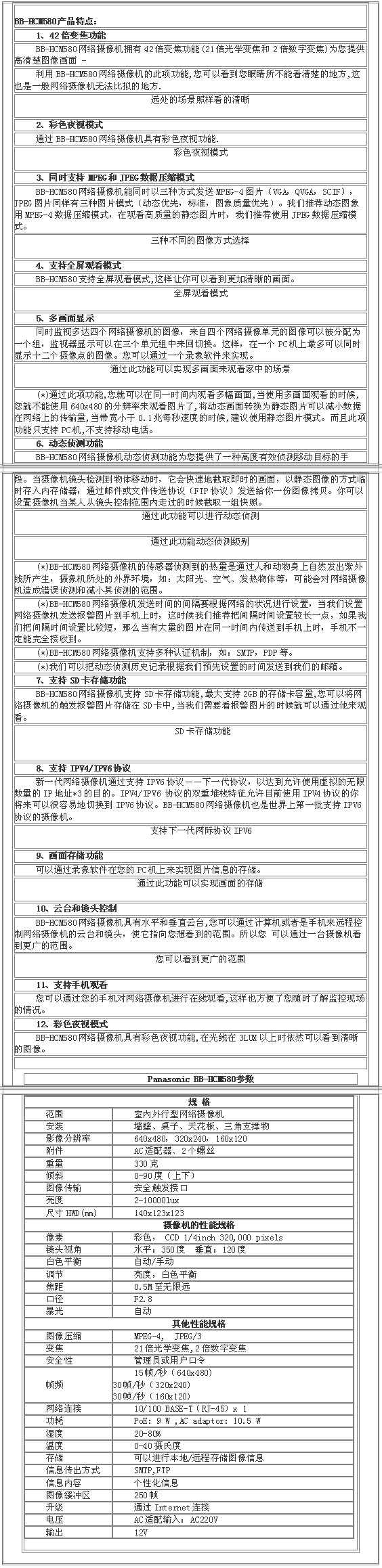

 松下网络摄像机BB-HCM580
